Une pieuvre informatique est un câble ou un faisceau de câbles qui part d'un point commun et se divise en plusieurs extrémités. Elle sert à regrouper plusieurs liaisons dans un seul ensemble afin de simplifier le raccordement d'équipements informatiques, réseau ou audiovisuels. On en rencontre notamment dans les baies informatiques, les installations KVM, certains systèmes de stockage, les salles serveurs et les infrastructures fibre. Le principe est simple, mais le choix ne l'est pas toujours : une pieuvre mal adaptée peut créer des incompatibilités de connecteurs, compliquer la maintenance ou limiter les performances du réseau.
Qu'est-ce qu'une pieuvre informatique ?
Dans le vocabulaire informatique, le mot « pieuvre » désigne un câble qui se sépare en plusieurs branches. Le terme fait référence à sa forme : un tronc commun dessert plusieurs connecteurs, comme des tentacules. Selon l'installation, ces branches peuvent transporter des données, un signal vidéo, de l'alimentation ou plusieurs liaisons réseau.
Il n'existe donc pas un modèle unique de pieuvre informatique. Certaines regroupent plusieurs prises RJ45, d'autres associent des connecteurs USB, VGA ou PS/2 pour un commutateur KVM, tandis que les infrastructures fibre utilisent plutôt les termes breakout, faisceau ou câble préconnectorisé. Le point commun reste le même : regrouper plusieurs liaisons dans un ensemble plus facile à installer et à organiser.
Une pieuvre informatique est-elle la même chose qu'une pieuvre téléphonique ?

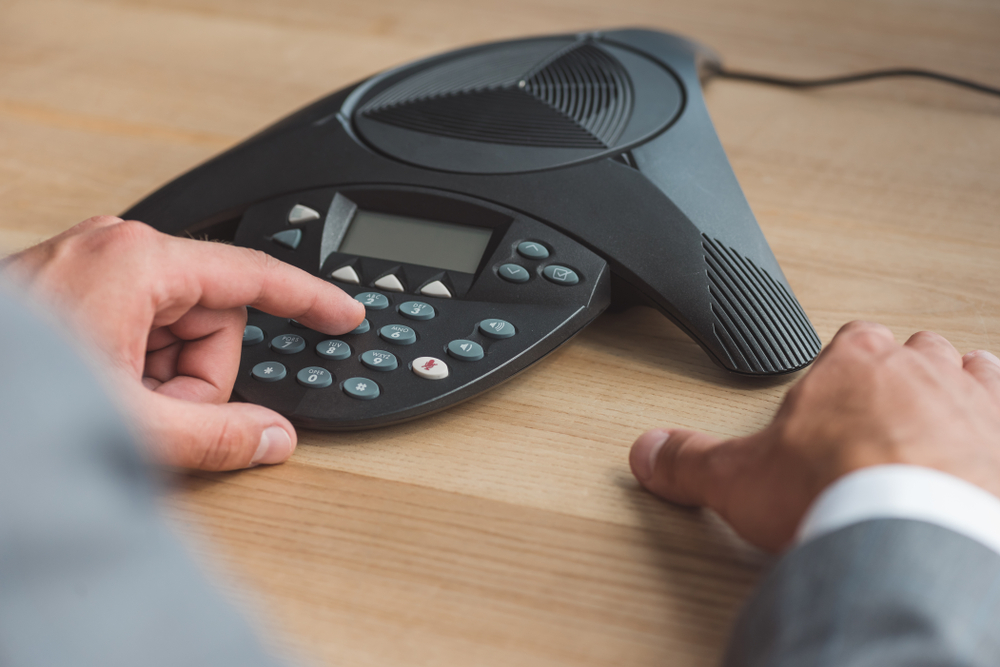

Non. Les deux expressions utilisent le même mot, mais elles ne désignent pas le même équipement. Une pieuvre informatique est d'abord un câble multibranche. Une pieuvre téléphonique désigne généralement un téléphone de conférence ou un micro-haut-parleur placé au centre d'une table de réunion. La confusion est fréquente parce que les deux produits peuvent être utilisés dans un environnement professionnel, mais leurs fonctions sont totalement différentes.
Quels types de pieuvres informatiques rencontre-t-on en entreprise ?
Le type de pieuvre dépend du signal transporté et des équipements à raccorder. Avant de commander, il faut donc partir des connecteurs présents sur le matériel, mais aussi de la fonction de chaque branche. Deux câbles qui se ressemblent peuvent avoir des brochages ou des usages différents.
Les pieuvres RJ45 pour le réseau et la téléphonie
Une pieuvre RJ45 regroupe plusieurs liaisons terminées par des connecteurs RJ45. Elle peut servir dans une baie, un panneau de brassage ou certaines installations téléphoniques. Des fournisseurs spécialisés dans les infrastructures de datacenter utilisent d'ailleurs l'expression « pieuvre RJ45 » aux côtés des jarretières cuivre et des autres solutions de connectivité.
Le connecteur RJ45 ne suffit toutefois pas à déterminer l'usage du câble. Il faut vérifier la catégorie du câblage, le blindage, le brochage, le nombre de paires utilisées et la fonction prévue. Une pieuvre destinée à une distribution téléphonique sur RJ45 ne doit pas être assimilée automatiquement à une pieuvre Ethernet capable d'assurer le débit attendu sur un réseau informatique.
Les pieuvres KVM et les câbles multiconnecteurs
Les commutateurs KVM, qui permettent de piloter plusieurs ordinateurs avec un même clavier, un même écran et une même souris, utilisent parfois des câbles dits « pieuvres ». Un même faisceau peut alors réunir une liaison vidéo VGA et des connecteurs USB ou PS/2.
Ce type de câble est souvent associé à un modèle ou à une famille précise de commutateurs. C'est un point de vigilance lors d'un remplacement : un connecteur physiquement compatible ne garantit pas que le brochage interne soit identique. Pour un KVM, un serveur ou un autre équipement utilisant un câble propriétaire, mieux vaut vérifier la référence exacte recommandée par le constructeur.
Les câbles breakout en fibre optique
Dans les infrastructures fibre, le principe de la pieuvre existe également, même si les fabricants parlent plus volontiers de câble breakout ou de système préconnectorisé. Un câble principal peut ainsi regrouper plusieurs fibres avant de se répartir vers différents connecteurs ou équipements dans une baie.
Certains systèmes breakout sont préconnectorisés en usine et peuvent réunir plusieurs dizaines de fibres. Ce principe facilite le déploiement lorsque plusieurs connexions doivent être installées entre des équipements ou des baies. Pour une PME, ce type de solution concerne surtout les salles informatiques relativement denses, les infrastructures fibre et les environnements où plusieurs liaisons doivent être déployées de manière répétable.
Pourquoi utiliser une pieuvre informatique plutôt que plusieurs câbles séparés ?
Le premier intérêt est l'organisation. Lorsque plusieurs équipements doivent être raccordés entre les mêmes zones, regrouper les liaisons dans un seul faisceau réduit le nombre de câbles indépendants à manipuler. Dans une baie déjà chargée, cela peut faciliter le cheminement et rendre l'installation plus lisible.
Le deuxième intérêt concerne le déploiement. Une pieuvre préassemblée ou préconnectorisée évite de réaliser séparément chaque terminaison sur place. Le gain devient intéressant lorsqu'un même schéma de raccordement doit être reproduit sur plusieurs équipements ou plusieurs baies.
Cette organisation présente néanmoins une contrepartie. Avec plusieurs câbles indépendants, une liaison endommagée peut généralement être remplacée seule. Avec une pieuvre propriétaire ou fortement intégrée, la défaillance d'une seule branche peut conduire au remplacement de l'ensemble du faisceau. La facilité de maintenance doit donc entrer dans la décision.
Comment choisir une pieuvre informatique adaptée ?
Le bon modèle se choisit à partir des équipements réellement présents. Acheter une pieuvre parce que ses connecteurs semblent correspondre n'est pas suffisant. Plusieurs caractéristiques doivent être contrôlées avant l'installation.
| Critère | Ce qu'il faut vérifier | Risque en cas d'erreur |
|---|---|---|
| Connecteurs | RJ45, USB, VGA, PS/2, LC, SC, MTP ou autre format | Connexion impossible ou ajout d'adaptateurs |
| Brochage | Correspondance exacte avec l'équipement | Fonctionnement partiel ou absence de liaison |
| Type de signal | Données, vidéo, téléphonie, alimentation ou fibre | Câble inadapté au service attendu |
| Performances | Catégorie Ethernet, type de fibre, débit supporté et blindage si nécessaire | Débit limité ou liaison instable |
| Longueur des branches | Distance entre le point de séparation et chaque équipement | Branches trop courtes ou surplus difficile à ranger |
| Référence constructeur | Compatibilité avec un KVM, un serveur ou un équipement propriétaire | Incompatibilité malgré des connecteurs apparemment identiques |
Le tableau montre pourquoi il faut commencer par identifier la fonction exacte du câble, puis les deux équipements à raccorder. Cette vérification permet notamment d'éviter de confondre une pieuvre téléphonique sur RJ45, un faisceau Ethernet et un câble propriétaire simplement parce qu'ils utilisent extérieurement des connecteurs similaires.
Peut-on utiliser n'importe quelle pieuvre RJ45 pour un réseau Ethernet ?
Non. La présence de connecteurs RJ45 ne garantit ni le câblage Ethernet attendu ni les performances nécessaires. Il faut vérifier la catégorie du câble, le nombre de paires câblées, le blindage lorsque l'environnement le nécessite et la destination indiquée par le fabricant. Une pieuvre conçue pour distribuer de la téléphonie sur RJ45 peut être physiquement raccordable tout en étant inadaptée à une liaison Ethernet.
Quels problèmes une pieuvre informatique peut-elle provoquer ?
Le principal risque est l'incompatibilité. Les câbles multiconnecteurs sont parfois propriétaires, notamment avec les KVM, certains serveurs ou des équipements spécialisés. Une référence approchante peut présenter les mêmes prises tout en utilisant un brochage différent.
La maintenance constitue le deuxième point de vigilance. Plus les branches sont nombreuses, plus leur identification doit être claire. Sans étiquetage, un technicien peut perdre du temps à déterminer quelle branche dessert quel équipement. Dans une baie professionnelle, chaque extrémité gagne donc à être identifiée de manière cohérente avec le plan de brassage ou la documentation technique.
Il faut enfin prendre en compte les contraintes mécaniques. Un faisceau trop court, constamment en tension ou plié de manière excessive peut fragiliser ses connecteurs. Pour une liaison fibre, les contraintes de courbure sont particulièrement importantes. Les limites exactes dépendent du câble et doivent être vérifiées dans sa documentation technique.
Une pieuvre informatique améliore-t-elle les performances du réseau ?
Pas par elle-même. Une pieuvre informatique simplifie avant tout le câblage et le raccordement. Les performances dépendent du type de câble, des connecteurs, de sa longueur, de la catégorie Ethernet ou du type de fibre, ainsi que des équipements installés aux deux extrémités.
Une pieuvre correctement dimensionnée doit donc préserver les performances nécessaires à la liaison, pas les augmenter. À l'inverse, un faisceau de catégorie insuffisante ou mal adapté peut devenir le maillon qui limite le réseau.
Comment installer et documenter une pieuvre informatique ?
Avant de brancher le faisceau, relevez sa référence exacte, son sens éventuel et la destination de chaque branche. Dans une baie, l'étiquetage doit permettre de retrouver rapidement le port du commutateur, le serveur ou le panneau correspondant sans devoir suivre physiquement tout le câble.
Conservez également la référence constructeur dans la documentation de l'installation. Quelques années plus tard, lorsqu'une branche est endommagée ou qu'un équipement doit être remplacé, cette information permet de rechercher directement une pièce compatible au lieu de démonter le câblage pour tenter d'en déterminer les caractéristiques.
Pour une pieuvre réseau ou fibre utilisée sur une liaison importante, les connexions doivent être contrôlées après l'installation avec les outils adaptés. L'objectif n'est pas uniquement de vérifier qu'une liaison s'établit, mais aussi que chaque branche correspond bien au port prévu et que les performances obtenues sont conformes aux caractéristiques attendues.
Avant de commander une pieuvre informatique, relevez donc cinq informations : les équipements situés aux deux extrémités, le type de signal transporté, les connecteurs nécessaires, la longueur des différentes branches et la référence éventuellement préconisée par le constructeur. Ce contrôle simple évite l'essentiel des erreurs de câblage et de compatibilité.
