Un circuit imprimé se trouve dans presque tous les équipements électroniques utilisés en entreprise : ordinateur, routeur, automate, imprimante, terminal de paiement ou matériel de contrôle. Il ne « fait » pas le travail à la place des composants, mais il les maintient et crée les liaisons électriques qui leur permettent de fonctionner ensemble.
Pour une entreprise qui développe, répare ou fait fabriquer un équipement électronique, la question dépasse donc la simple définition. Il faut comprendre la structure du PCB, savoir ce qui relève de la conception et de la fabrication, puis décider si un prototype peut être réalisé en interne ou s'il vaut mieux confier la production à un spécialiste.
Qu'est-ce qu'un circuit imprimé ?

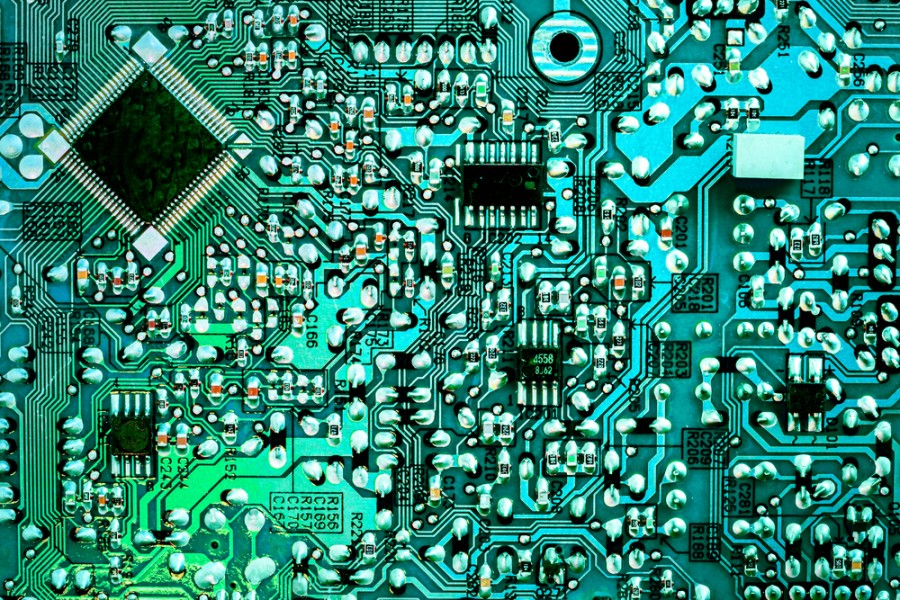

Un circuit imprimé, ou PCB pour « Printed Circuit Board », est un support isolant sur lequel des conducteurs métalliques plats assurent les liaisons électriques entre les composants. C'est également la définition retenue par FranceTerme pour le circuit imprimé nu. Une fois les composants installés, on parle plus précisément de carte électronique.
Cette distinction est utile dans un devis. Un fabricant peut fournir uniquement le PCB nu, tandis qu'un autre prestataire peut prendre en charge l'assemblage des composants, la programmation et les tests. Comparer deux prix sans vérifier ce périmètre conduit facilement à comparer des prestations différentes.
À quoi sert un circuit imprimé et où en trouve-t-on ?
Le circuit imprimé sert à maintenir les composants et à organiser leurs connexions électriques de manière compacte et reproductible. Les pistes transportent l'alimentation et les signaux entre les résistances, condensateurs, circuits intégrés, connecteurs et autres composants.
On en trouve dans l'informatique, les télécommunications, l'automobile, l'électronique industrielle, les objets connectés et de nombreux équipements de bâtiment. Dans un contexte professionnel, la fiabilité du PCB compte directement : une piste mal dimensionnée, un mauvais isolement ou une conception difficile à fabriquer peut provoquer des défauts intermittents, des échauffements ou des retours en production.
Point de vigilance : le PCB nu et la carte électronique assemblée ne désignent pas exactement la même prestation. Cette différence doit apparaître clairement dans un cahier des charges ou un devis.
De quoi est composé un circuit imprimé ?
Un PCB est constitué d'un empilement de matériaux conducteurs et isolants. Les pistes sont réalisées en cuivre. Elles reposent sur un substrat isolant, souvent à base de résine époxy renforcée de fibres de verre pour les cartes rigides courantes. Des trous métallisés, appelés vias, peuvent relier électriquement plusieurs couches.
Le masque de soudure, souvent vert mais pas obligatoirement, protège une grande partie du cuivre et limite les ponts de soudure lors de l'assemblage. Une sérigraphie peut également indiquer les références des composants, les polarités ou les points de test. La couleur de la carte a donc peu d'importance par rapport à des critères comme le nombre de couches, l'épaisseur du cuivre, les distances d'isolement ou la qualité des perçages.
Quelle est la différence entre un PCB simple, double face et multicouche ?
La différence tient principalement au nombre de couches de cuivre disponibles pour réaliser les connexions. Plus le circuit devient dense ou exigeant, plus le routage peut nécessiter plusieurs couches.
| Type de PCB | Structure | Usage courant | Limite principale |
|---|---|---|---|
| Simple face | Une couche de cuivre | Montages simples, interfaces peu denses | Peu de possibilités de routage |
| Double face | Deux couches reliées par des vias | Prototypes et cartes de complexité moyenne | Fabrication plus exigeante qu'en simple face |
| Multicouche | Plusieurs couches de cuivre et d'isolant | Cartes denses, rapides ou fortement intégrées | Coût et contrôle de fabrication plus élevés |
Le nombre de couches ne doit pas être choisi pour « faire plus professionnel ». Il dépend du routage, de l'intégrité des signaux, de l'alimentation, des contraintes mécaniques et des capacités du fabricant. Une carte simple reste souvent préférable si elle remplit correctement la fonction attendue.
Comment fabriquer un circuit imprimé soi-même ?
La fabrication commence bien avant la gravure du cuivre. Il faut d'abord dessiner le schéma électronique, associer les empreintes des composants, placer ces composants sur la carte puis router les pistes. La documentation française de KiCad 9 décrit ce flux de travail et les contrôles de règles de conception, ainsi que la génération des fichiers destinés à la fabrication.
Pour une entreprise, fabriquer physiquement un PCB en interne n'a de sens que dans des cas précis : apprentissage, laboratoire, preuve de concept très simple ou besoin de modifier immédiatement une maquette. Dès que la carte doit être reproductible, documentée ou intégrée à un produit, la sous-traitance devient généralement plus rationnelle.
Sécurité : certaines méthodes artisanales de gravure et de nettoyage utilisent des produits irritants, corrosifs, oxydants ou inflammables. L'INRS classe notamment l'acétone comme liquide et vapeurs très inflammables et irritant pour les yeux. En entreprise, il faut également vérifier les fiches de données de sécurité, les règles de stockage, l'exposition des salariés et la filière de traitement des déchets avant d'introduire un procédé chimique dans l'atelier.
Le matériel nécessaire
Pour concevoir un PCB, il faut surtout un poste de travail, un logiciel de CAO électronique, les caractéristiques exactes des composants et les règles de fabrication communiquées par le fabricant. KiCad permet notamment de réaliser le schéma, le placement, le routage, les contrôles de conception et les fichiers de fabrication.
Si l'entreprise veut également fabriquer le PCB en interne, le besoin change complètement : matériel de transfert ou d'insolation selon le procédé, perçage, produits de gravure, rinçage, ventilation, équipements de protection et gestion des résidus. Ce n'est plus seulement un sujet électronique, mais aussi un sujet de sécurité au travail et de gestion des déchets.
Les étapes, pas à pas
- Réaliser le schéma électronique. Les composants et leurs connexions sont définis avant de travailler sur la forme physique de la carte.
- Placer les composants et router les pistes. Le routage doit respecter les contraintes électriques, mécaniques et les capacités de production du fabricant.
- Contrôler la conception. Un contrôle des règles de conception permet de repérer des pistes trop proches, des connexions manquantes ou d'autres incohérences avant la fabrication.
- Générer les fichiers de production. KiCad peut notamment produire les fichiers Gerber et les fichiers de perçage utilisés par les fabricants de PCB.
- Fabriquer, assembler et tester. Le PCB nu est produit, puis les composants sont montés et la carte doit être contrôlée avant son intégration dans l'équipement final.
Le point le plus rentable à sécuriser est souvent l'étape 3. Une erreur découverte dans le logiciel coûte peu à corriger. La même erreur découverte après fabrication peut imposer une nouvelle série de cartes, un nouvel assemblage et un nouveau cycle de test.
Fabriquer soi-même ou faire produire son circuit ?
La bonne décision dépend moins du prix d'une plaque cuivrée que du niveau de fiabilité attendu. Une fabrication interne peut être rapide pour valider une idée très simple. Elle devient moins intéressante dès qu'il faut répéter le résultat, travailler en double face, réduire les dimensions ou documenter précisément le processus.
Vaut-il mieux fabriquer son PCB ou le faire produire ?
Pour un prototype élémentaire destiné à apprendre ou à vérifier un principe, une fabrication interne peut se justifier si l'environnement de travail est adapté. Pour un prototype fonctionnel destiné à des essais clients, une présérie ou un équipement vendu, faire produire le PCB est généralement préférable.
Le fabricant apporte une précision difficile à reproduire avec un procédé artisanal : perçages métallisés, masque de soudure, sérigraphie, multicouche, contrôle des dimensions et répétabilité entre plusieurs exemplaires. En contrepartie, il faut préparer correctement les fichiers, respecter ses règles de conception et intégrer le délai de production au planning.
Avant de choisir, vérifiez surtout le nombre d'exemplaires, la finesse des pistes, le nombre de couches, les contraintes thermiques, les délais et le niveau de contrôle attendu. Pour une entreprise, ajoutez le coût du temps passé, des équipements, de la sécurité et de la gestion des déchets. Si des déchets dangereux sont produits, leur traçabilité peut relever des obligations prévues par le Code de l'environnement, notamment l'article R. 541-43.
Par où commencer concrètement
Commencez par séparer trois sujets : la conception électronique, la fabrication du PCB nu et l'assemblage de la carte. Vous saurez ainsi immédiatement ce que vous pouvez prendre en charge en interne et ce qui doit être confié à un prestataire.
Pour un premier projet professionnel, je privilégierais la conception et le contrôle en interne, puis une fabrication externe à partir de fichiers de production vérifiés. Cela permet d'apprendre le fonctionnement du circuit imprimé sans introduire inutilement un procédé chimique dans l'entreprise. Avant de lancer la commande, demandez au fabricant ses règles de conception et faites un dernier contrôle de compatibilité : c'est souvent là que se joue la différence entre un prototype exploitable et une série à refaire.
